Kljub temu, da že vsaj nekaj desetletij VHF področje ni več kdovekako pomembno za satelitske komunikacije, se da tukaj še vedno slišati nekaj zanimivih satelitov. Večina teh deluje v tirnicah na nizkih višinah (LEO, low earth orbit, višine cca. 400 do 3000km). Radioamaterske satelite bom namenoma preskočil. Prav tako bom izpustil kopico vojaških satelitov, ki oddajajo nekje od 240 do 400 MHz. Tukaj bo govora o satelitih, ki oddajajo na "neradioamaterskih" frekvencah in se jh da zaznati z najosnovnejšo radioamatersko opremo. Dovolj bo VHF SSB sprejemnik (za nekatere satelite je dovolj tudi samo FM), nekaj vsaj malce podobnega anteni ter skoraj obvezno osebni računalnik s programoma za sledenje satelitom (npr. "Satscape") in zvočno spektralno analizo (npr. "SpectrumLab" ali "Spectran"). Zvočni spektralni analizator ("waterfall") bistveno pripomore k zaznavi satelitov, tudi ko na uho niso slišni. "Črte", ki jih rišejo signali s satelita, se namreč zaradi dopplerjevega efekta izrisujejo kot bolj ali manj poševne krivulje (frekvenca signala pada - slišimo lahko padajoč ton), kar jih tudi ob prisotnosti veliko šuma bistveno razločuje od le-tega in ostalih prisotnih motilnih signalov (ki se večinoma izrisujejo kot ravne črte). Iz oblike krivulje se da tudi zelo enostavno ugotoviti, ali se satelit približuje ali oddaljuje. Sam večinoma uporabljam odličen programček "SpectrumLab".

Kot rečeno, je satelite na VHF zelo lahko sprejemati. Tudi med bivanjem v hotelu v središču Londona sem z najpreprostejšo anteno (25cm veliko gumi antenica na sliki) brez večjih težav uspel sprejeti skoraj vse spodaj navedene - sprejem pa je bil seveda opazno slabši kot doma z zunanjo anteno.

Sprejemal sem večinoma na SSB, satelite NOAA, ORBCOMM, TRANSIT in COSMOS pa da zelo lepo slišati tudi na FM, za kar pa mora seveda biti sprejemani signal precej močnejši. Nekateri od teh satelitov oddajajo tudi v UHF področju (okoli 400MHz), zato so navedene tudi te frekvence, kjer sem jih sprejel. Vsekakor se splača pogledati tudi za kakšnimi že "odpisanimi" sateliti, (pri čemer je svetovni splet v veliko pomoč), na katerih je morda še aktiven radijski svetilnik.

Although VHF is not suitable and "interesting" for "serious" satellite use anymore, quite a few satellites can still be heard in the 136-180 MHz band. Apart from the amateur ones (not covered here), satellites like NOAA, TRANSIT, COSMOS, and a lot more of them can be received with little effort. A FM/SSB receiver and the simpliest of the antennas will do the job - like a simple "walkie-talkie" antenna placed on the window of the hotel room (on the picture above) did while I was staying in a hotel in central London. While doing this "indoor" VHF satellite reception with such a basic equipment I easily managed to recieve most of the satellites listed below (of course, signal levels were quite lower compared to a proper external antenna).

Apart from the receiver and antenna, a satellite tracking program should be used to predict satellite passes. On the other hand, some kind of spectrogram software should be used to detect weak signals which cannot be heard by ear. In the case of satellite signals it is particularry useful as the frequency of the satellite signal will fall with time (doppler shift), drawing a diagonal section of the doppler curve. This makes it very easily recognizable even in weak signal and/or heavy noise conditions.

Talk about VHF satellites at the Whitton Amateur Radio Group HQ (WARG), 16.03.2006  >> PPT slideshow
(note: some info in the file may be outdated by now)

Sprejeti sateliti:
Received satellites

NOAA

NOAA-12: 21263, 1991-32A*
NOAA-14: 23455, 1994-89A*
NOAA-15: 25338, 1998-30A
NOAA-16: 26536, 2000-55A
NOAA-17: 27453, 2002-32A
NOAA-18: 28654, 2005-18A
NOAA-19: 33591, 2009-05A
NOAA-9: 15427, 1984-123A

Na VHF so verjetno najbolj znani ameriški vremenski sateliti agencije NOAA, ki oddajajo meteorološke slikice tudi v frekvenčnem pasu 137-138 MHz. Slikice prenašajo običajno na dveh kanalih (dve sliki hkrati - eno v infrardečem eno pa v vidnem delu svetlobnega spektra), praviloma z močjo 5W. Prenos zasede pasovno širino okoli 36 kHz, je v osnovi zelo podoben FAX oz. SSTV prenosu. Na satelitih je praviloma vklopljen tudi 1W radijski svetilnik, tu pa naj bi se prenašala tudi telemetrija (+-8kHz, 8320bps, PSK Split-Phase, TIP-Tiros Information Processor). Poleg satelitov NOAA je bilo v podobne namene izstreljeno še kar nekaj satelitov, recimo ruski Meteor, Resurs in Okean (137 MHz) ali kitajski Fengyun (180 MHz), ne vem pa, kako je z operativnostijo teh satelitov danes (Fengyun 1C in 1D sem sicer uspel zaznati, z ruskimi pa nisem imel sreče). Poleg tega namerava sistem polarnih vremenskih satelitov vzpostaviti tudi agencija EUMETSAT – prvi satelit je bil izstreljen jeseni 2006 (MetOp-A, predvidoma naj bi oddajal tudi na VHF področju).

Probably the most popular satellites on VHF are the NOAA low-earth-orbiting weather satellites. Those are transmitting APT weather pictures (bandwidth about 34kHz), and also some telemetry can be heard. NOAA are not the only WX LEO sats around: Russian Meteor, Resurs and Okean used to transmit in a similar fashion, but I have no idea about their operational status at the moment (I was not able to hear any of them). I was also able to detect carries signals of Chinese Feng-Yun 1C and 1D WX spacecraft transmiting at 180 MHz, as well as CBERS 2B.

APT signali NOAA: NOAA 12 in 15 (137,500 MHz), NOAA 17 (137,620 MHz), NOAA 18 (137,100 MHz), NOAA 19 (137,9125)
radijski svetilniki: NOAA 12 (136,770 MHz), NOAA 14, 16, 17, 19 (137,770 MHz), NOAA 15 in 18 (137,350 MHz)
NOAA-9 136,770 & 137,505 - nosilec, slišan od časa do časa / carrier, heard from time to time
*(NOAA-14 deaktiviran v maju 2007 / NOAA-14 decommissioned in May 2007)
*(NOAA-12 deaktiviran v avgustu 2007 / NOAA-12 decommissioned in August 2007)

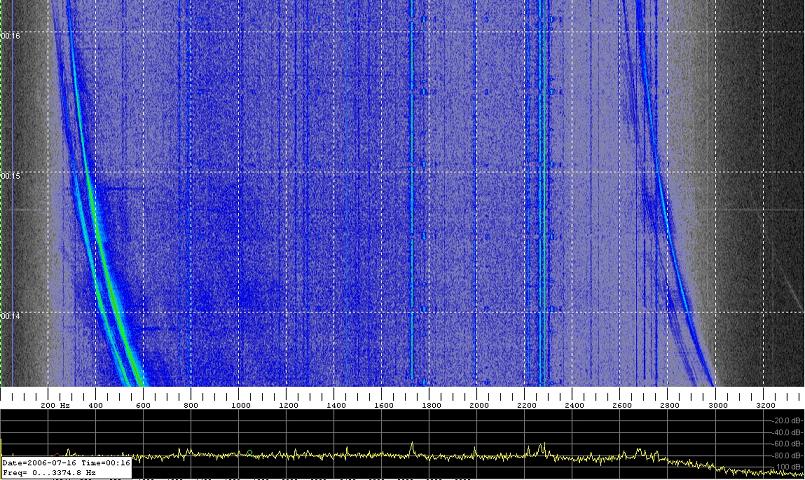

NOAA 17, cca. 137,620 MHz, nekaj komponent APT (za NOAA WX sliko klikni sem). (1.)
NOAA 17, cca. 137,620 MHz, some APT signal components (for a NOAA WX picture click here). (1.)

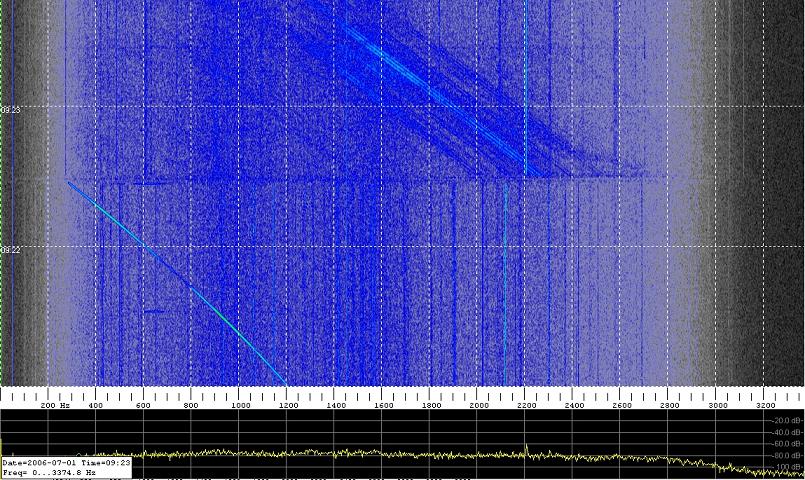

NOAA 12, radijski svetilnik in telemetrija, spodnji del slike predstavlja signal na cca. 136,770 MHz, na zgornjem pa sem skočil 8kHz više. (1.)
NOAA 12, beacon and telemetry (136,770 MHz and 8 kHz higher). (1.)

NOAA 17, telemetrija na cca. 137,770 MHz + 8 kHz. (1.)
NOAA 17, telemetry (137,770 MHz + 8 kHz). (1.)

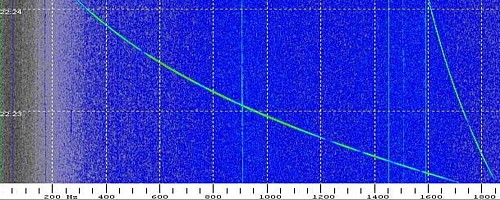

137,770 MHz, Slika sledov radijskih svetilnikov satelitov NOAA (14 in 17). Iz usločene oblike krivulje lahko sklepamo, da se satelita od nas oddaljujeta - NOAA 14 je bližje nam (20.05.2006). (1.)

NOAA 14 and 17 at 137,770 MHz (1.)

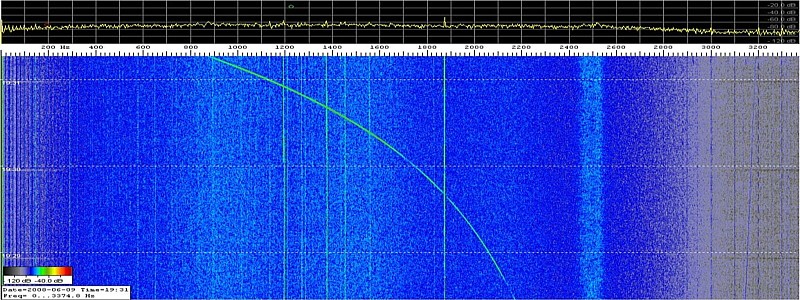

NOAA 9, cca. 136,770 MHz (2.)

NOAA 9, cca. 137,505 (2.)

ORBCOMM

Poleg vremenskih satelitov v področju 137-138 MHz delujejo tudi sateliti sistema ORBCOMM. To je komercialni sistem za posredovanje krajših sporočil na ročne in mobilne terminale. Ti sateliti imajo zelo močen signal, ki se sliši kot nekakšen "packet" ali "psk". Dostikrat s svojo oddajo motijo tudi sprejem vremenskih satelitov. ORBCOMM oddajajo 20W SD-PSK pri 4800 bit/s, "Gateway Transmitter" (137,56 MHz) pa 5W O-QPSK pri 57,6 kbps, poleg tega pa še 1W radijski svetilnik na 400,1MHz. Ozvezdje je precej gosto (cca. 36 satelitov), tako da lahko skoraj ob vsakem trenutku dneva zasledimo vsaj en njihov signal.

Orbcomm is a commercial system of short messages relayng, mostly intended for M2M (machine-to-machine) applications. The spacecrafts are transmitting on various channels in the 137-138 MHz range. According to sources on the web, transmission is 20W SD-PSK at 4800 bit/s (user downlinks) and 5W O-QPSK for communications with "Gateway Stations". Beacon on UHF is 400,1 MHz. There are around 36 Orbcomm satellites orbiting, and one can hear their signal almost at any time of the day.

ORBCOMM: več zelo močnih signalov na različnih frekvencah v pasu 137 do 138MHz.

Orbcomm, 137 MHz

ORBCOMM, 400,1 MHz (1.)

NNSS (Nayy Navigational Satellite System)

O-25: 19070, 1988-033A
O-25: 19419, 1988-074A
O-31: 19420, 1988-074B
O:32: 19071, 1988-033B

Prvi poskusni satelit navigacijskega sistema NNSS je bil neuspešno izstreljen davnega leta 1959, le nekoliko vec sreče so imeli z drugim leto kasneje. Kasnejši operativni sateliti so imeli oznako TRANSIT – "O" (Oscar, ne smemo jih zamešati z enako oznako za radioamaterske satelite). Sistem je bil prvotno namenjen le za vojaško uporabo (ažuriranje navigacijskih podatkov inercialnega navigacijskega sistema balističnih raket na ameriških podmornicah), kasneje pa so ga za navigacijo lahko uporabljali tako vojaški kot civilni uporabniki. Uporabo satelitov TRANSIT v navigacijske namene so opustili konec leta 1996. Takrat so zadevo preimenovali v "NIMS" (Navy Ionospheric Monitoring System) – satelite sedaj uporabljajo za meritve v ionosferi. Na podlagi razlike v zakasnitvah signalov na VHF in UHF področjih (sateliti oddajajo tudi na frekvenci cca. 400MHz) lahko ocenijo nekatere parametre ionosfere.
Zadnje satelite Transit-"O" so izstrelili spomladi in poleti leta 1988 in te lahko še vedno slišimo. Razred zase je NNS O-2 (Transit 5B-5), ki je eden najstarejših, če ne celo najstarejši še „piskajoči“ satelit – čeprav je bil zaradi okvare za navigacijo neuporaben že dva tedna po izstrelitvi decembra 1964.
Sateliti TRANSIT oddajajo FM signal z večimi podnosilci. Kar sem uspel brez težav sprejeti so signali v pasu 2250-2450Hz in 4500-4900Hz. Vse skupaj pa se sliši kot zelo melodično ponavljajoče se zaporedje tonov. Oblika prenosa baje ni več enaka tisti, ko je sistem še služil navigaciji, o kodiranju in formatu podatkov pa je tudi bolj malo znanega.

TRANSIT-"Oscar": Oscar-23 in Oscar-25 (149,988MHz, 0.75W in 399,968 MHz), Oscar-31 in Oscar-32 (149,979MHz, 1W in 399,942 MHz). Zaznal sem precej komponent moduliranega signala - na cca. 2.2 , 4.5 , 6.8 , 9.1 kHz itd. (in tako naprej nekje do cca. 150,015 MHz)

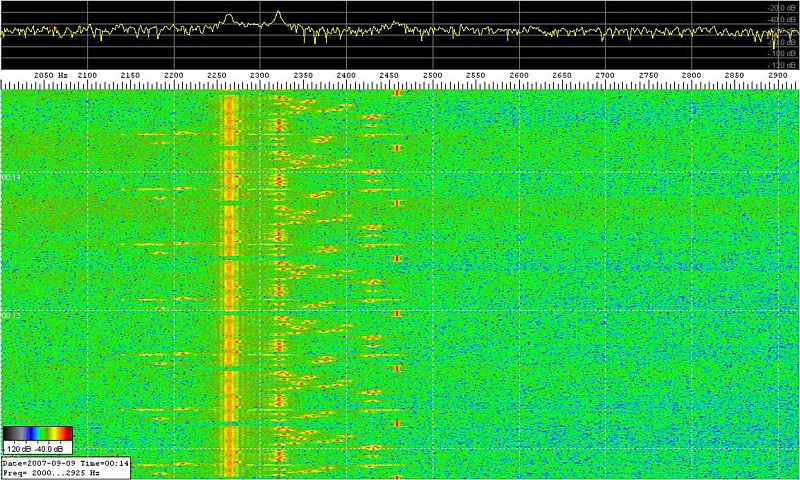

Oscar-32, FM sprejem, komponente vsakih nekaj kHz (cca 2.3, 4.5, 6.8 in 9.1 kHz, zaznal pa sem jih še višje, nekje do 150,015 MHz).
Oscar-32, FM reception, components spaced a few kHz apart - received them up to about 150,015 MHz.

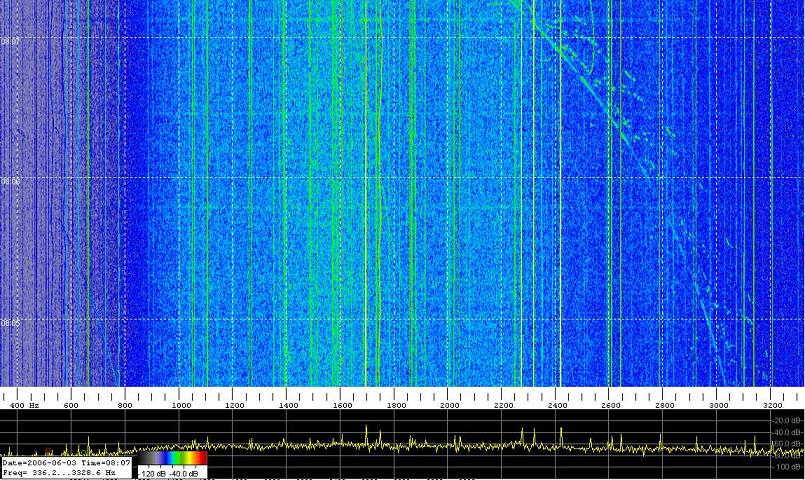

Oscar-23, nosilec in komponente cca. 2,2 kHz višje. (1.)
Oscar-23, carrier and components 2,2 kHz higher. (1.)

Oscar-31, nosilec in komponente cca. 2,2 kHz višje. (1.)
Oscar-31, carrier and components 2,2 kHz higher. (1.)

Hkratna slika O-25 (149,988MHz) in 0-31(149,978MHz), "srečala" sta se nekje okrog 149,982MHz), prvi se od sprejemnika oddaljuje (spodnja komponenta in nosilec, usločena krivulja), iz komponente "zunanjega" podnosilca drugega pa vidimo, da se nam približuje (izbočena krivulja), kar potrdi tudi "Satscape". (1.)
O-25 and O-31, they "met" around 149,982MHz, from the shape of the trace we can deduce O-25 (carrier and 2,2 kHz component) is headed away from the receiver, while O-31 (4,5 kHz signal component) is approaching. (1.)

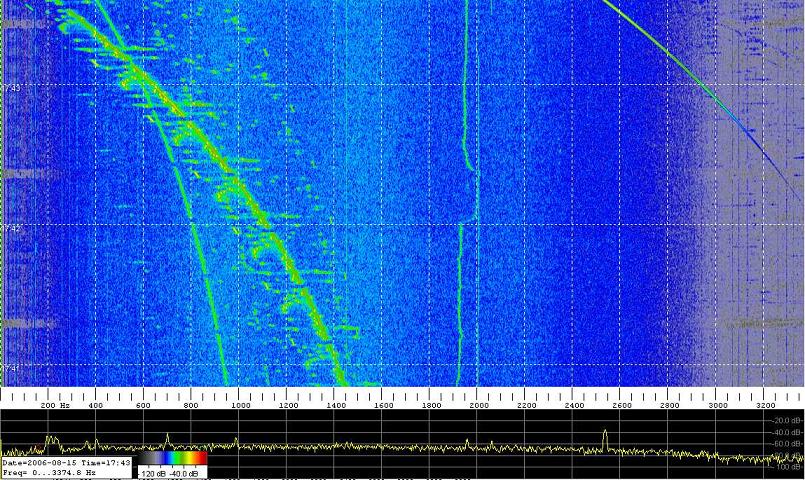

Cca. 149,987 MHz, prepletata se ena izmed USB komponent satelita O-31 in prva LSB komponenta satelita O-25 (desno vidimo nosilec).
A "USB" component of O-31 signal and the 2,2kHz "LSB" component of O-25.

O-32, sprejet signal na cca. 150,005 MHz
O-32, weak signal at cca. 150,005 MHz

Transit-"O", signal na UHF področju (400MHz) (1.)
Transit - Oscar, signal on UHF. (1.)
Zvočni posnetki satelitov Oscar - Audio samples:
-->Oscar 23 (FM)
-->Oscar 31 (SSB)
-->Oscar 32 (SSB)
-->Oscar (SSB)

COSMOS - PARUS

Cosmos 2398 27818, 2003-023A
Cosmos 2378 26818, 2001-023A
Cosmos 2407 28380, 2004-028A
Cosmos 2414 28521, 2005-002A
Cosmos 2429 32052, 2007-038A

Tudi VHF signal z ruskih navigacijskih satelitov PARUS je zelo lahko sprejeti. Signal vsebuje tok podatkov, kateri je slišati nekako podobno kot RTTY. Modulacija je NFM, moduliran nosilec pa ima tri komponente: 3kHz, 5kHz in 7kHz. Podatke prenašata prva dva podnosilca (hitrost 50bit/s). Prehod iz 3kHz na 5kHz predstavlja logično enico, komponenta na 7kHz pa služi kot časovna referenca. Ravno ta "bip-bip" vsako sekundo je vzrok, da je satelit slišati natanko tako kot je to običajno izvedeno v nizkoproračunskih znanstveno-fantastičnih filmih. Podatke iz satelitov COSMOS se da tudi dekodirati. Signal vsebuje informacijo o točnem času (standardni moskovski čas, UTC+3) ter o položaju satelitov. Več o tem je obširno razloženo na spletnih straneh, navedenih na koncu strani. Rusko ozvezdje VHF navigacijskih satelitov je sicer obsegalo dva podsistema: vojaške (tipa Parus, razporejene v šestih orbitalnih ravninah z razmikom 30 stopinj) in civilne (Nadežda, Cikada, razporejene v štiri orbitalne ravnine z razmikom 45 stopinj) satelite. Po podatkih s spleta civilni sistem ni vec aktiven. Običajno je v vsaki orbitalni ravnini oddajal po en satelit, rezervni so bili ugasnjeni, satelite v uporabi pa so menjavali dokaj pogosto. Za razliko od prej omenjenega ameriškega NNSS sestavljajo ruski sistem dokaj novi sateliti, saj je bil npr. Cosmos 2414 izstreljen januarja 2005, 2429 pa leta 2007.

COSMOS (Parus):
Cosmos 2398 (149,910 in 399,760MHz), 27818, 2003-023A (nisem ga sprejel septembra 2007, nekoliko kasneje pa spet / not received in september 2007 but again some time later)
Cosmos 2378 (149,940 in 399,840MHz), 26818, 2001-023A
Cosmos 2407 (149,970 in 399,920MHz), 28380, 2004-028A
Cosmos 2414 (149,970 in 399,920MHz), 28521, 2005-002A
Cosmos 2429 (150,030), 32052, 2007-038A
Signal satelitov (precej šibkejši) sem sprejel tudi na sosednjih kanalih pa vse do 150,050 MHz

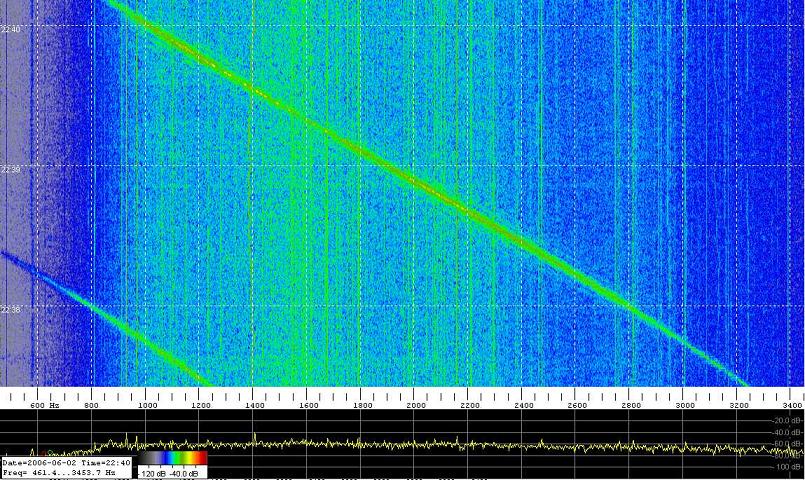

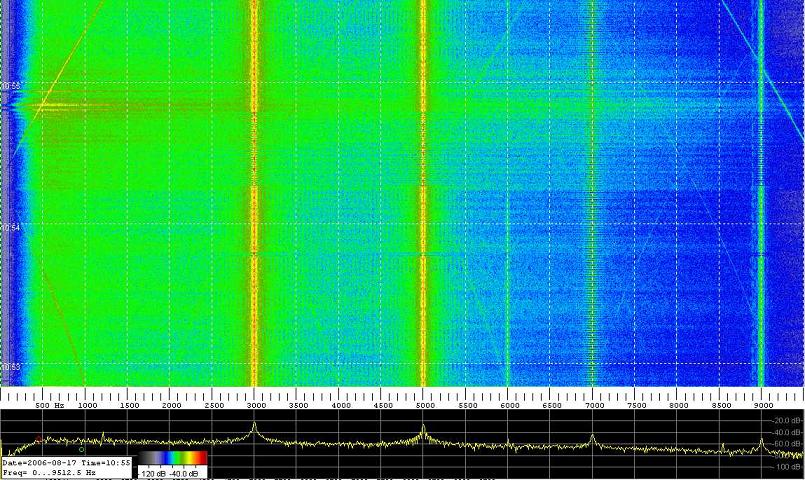

Cosmos 2414, FM sprejem. Signale (precej šibkejše) sem zaznal vse tja do nekje 150,020 MHz.
Cosmos 2414, FM reception, signals from those satellites were detected up to 150,020MHz.

Cosmos 2414, AFSK podnosilca na 3 in 5 kHz. (1.)
Cosmos 2414, AFSK subcarriers at 3 and 5 kHz (1.)

Cosmos 2398, signal časovne reference (levo). (1.)
Cosmos 2398, the 7 kHz time reference signal. (1.)

Cosmos-Parus, signal na UHF področju. (1.)
Cosmos - Parus, signal on UHF. (1.)

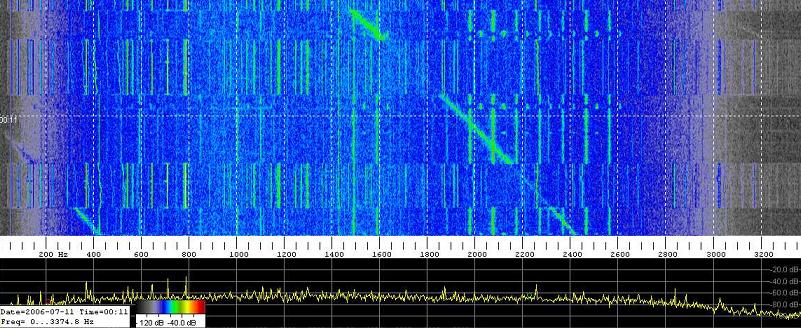

Cosmos 2407, tu sem preklapljal med 149,970 MHz (močnejši signal) in 150,000 MHz (šibek signal). (1.)
Cosmos 2407, switching the reciever between 149,970 MHz (strong signal) and 150,000 MHz (weak signal). (1.)

Zvočni posnetki - Audio samples:
-->Cosmos 2378, SSB, ena od "RTTY" komponent / one "RTTY" component
-->Cosmos 2378, SSB, sliši se 7 kHz časovna referenca / the 7 kHz can be heard
-->Cosmos 2378 (FM)
-->Cosmos 2407, SSB, ena od "RTTY" komponent / one "RTTY" component
-->Cosmos 2407, (SSB), slišni sta obe "RTTY" komponenti / both "RTTY" components can be heard
-->Cosmos 2407, (SSB), sliši se 7 kHz časovna referenca / the 7 kHz can be heard
-->Cosmos 2414 (FM)
-->Cosmos 2414 (FM)
-->Cosmos 2429, SSB, ena od "RTTY" komponent / one "RTTY" component

TRANSIT 5B5 (NNS O-2)

965, 1964-83D

NNS O-2 je bil drugi operativni satelit navigacijskega sistema NNSS. Je eden najstarejših, če ne celo najstarejši še "piskajoči" satelit – čeprav je bil zaradi okvare za navigacijo neuporaben že dva tedna po izstrelitvi decembra 1964.

Second operative NNS satellite, and probably the oldest satellite still transmitting - although sources say it was not usable for navigation because of a malfunction two weeks after launch in december 1964.

TRANSIT 5B-5 (NNS O-2): 136,650 MHz, nekakšna telemetrija (podnosilci 5,4 in 10 kHz) ali pa nemoduliran signal. Zdi se, da signal občasno naključno zbezlja nekaj sto Hz ali celo nekaj kHz gor ali dol
Some kind of telemetry on 136,650 MHz (subcarriers at 5,4 and 10 kHz), or carrier only, or some kind of unstable signal (various examples on images below).

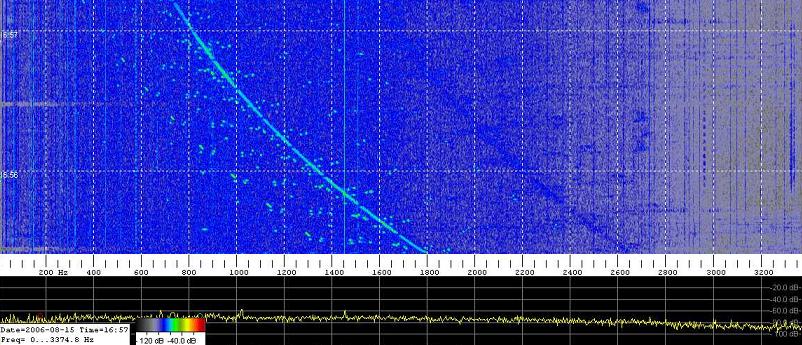

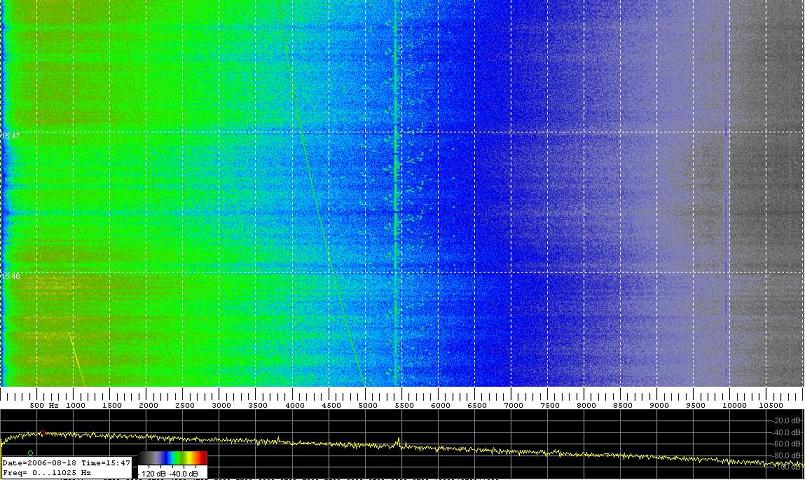

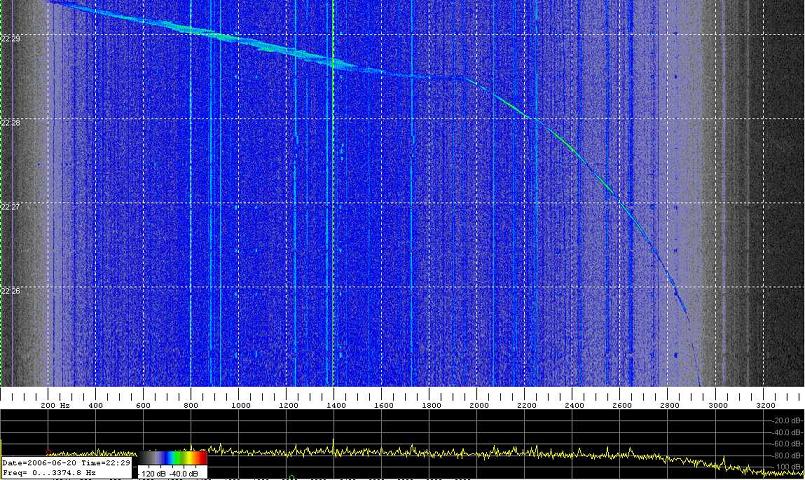

TRANSIT 5b5 (NNS O-2), 136,650 MHz, FM sprejem, vidijo se signali okoli 5,4 kHz in pod 10 kHz
NNS O-2, FM reception, signals around 5,4 and just below 10 kHz can be seen.

TRANSIT 5b5 (NNS O-2), 136,650 MHz, telemetrija (5,4 kHz), zveni podobno kot ostali "Oscar" sateliti, vendar s "podvojeno" hitrostjo
NNS O-2, sounds similar to other Oscar spacecrafts, but at "double speed".

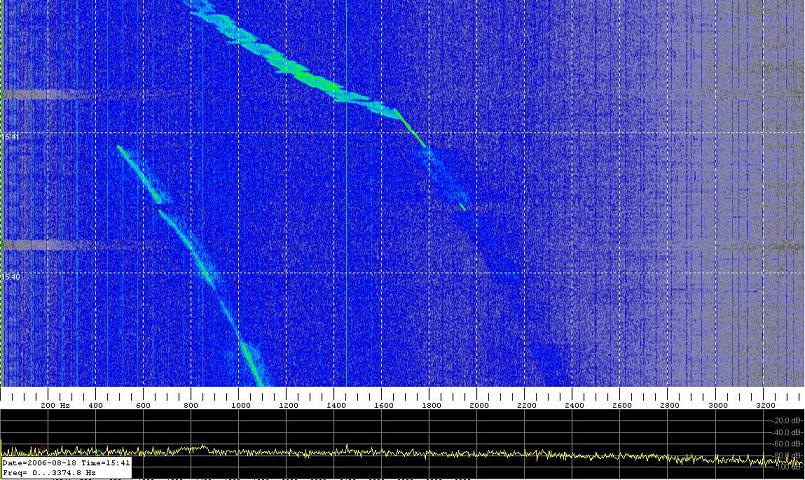

TRANSIT 5b5 (NNS O-2), 136,650 MHz, telemetrija (10kHz), s prehodom v značilni zavijajoč nestabilen signal
NNS O-2, telemetry at 10kHz, with transition into a unstable signal.


(1.)

(1.)

(1.)

(1.)

(1.)

(1.)

(1.)

(1.)

(1.)

(1.)

Zvočni posnetki - Audio samples:
-->TRANSIT 5B5 (NNS O-2), telemetrija okoli 5.4 kHz (SSB)
-->TRANSIT 5B5 (NNS O-2), telemetrija okoli 5.4 kHz (SSB)
-->TRANSIT 5B5 (NNS O-2), nestabilen signal (SSB)
-->TRANSIT 5B5 (NNS O-2), nestabilen signal (SSB)

FENG-YUN 1C

25730, 1999-25A

Kitajski meteorološki satelit / Chinese WX satellite.

FENG-YUN 1C: nosilec na 180,006 MHz (carrier at 180,006 MHz)
Januarja 2007 je satelit uničila kitajska protisatelitska raketa :(
The satellite was destroyed in January 2007 by a Chinese anit-satellite rocket :(


(1.)

FENG-YUN 1D

27431, 2002-24B

Kitajski meteorološki satelit / Chinese WX satellite.

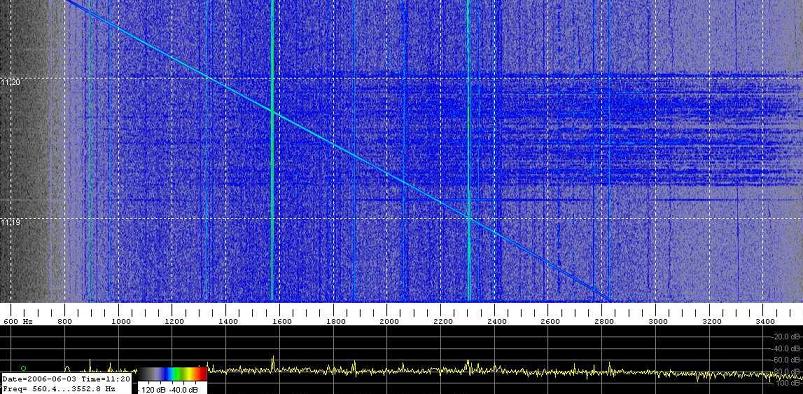

FENG-YUN 1D: nosilec na 180,007 MHz / carrier at 180,007 MHz


(1.)

CBERS 2B

32062, 2007-042A

Kitajsko-brazilski raziskovalni satelit / China-Brasil earth research satellite.

CBERS 2B: signal cca. 180,010 MHz

SHINSEI

5485, 1971-80A

Prvi japonski znanstveni satelit. Nosil je detektorje Sončevega sevanja in kozmičnih žarkov ter ionosferske sonde. V znanstvene namene je bil uporaben do konca leta 1973, da se pa še vedno slišati radijski svetilnik.

SHINSEI: nemoduliran signal 136,695 MHz / beacon at 136,695 MHz


(1.)

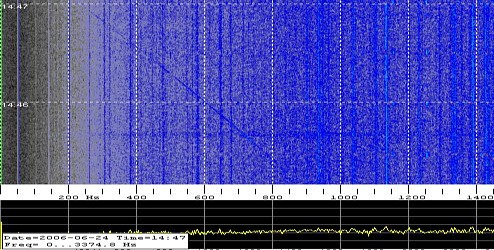

Shinsei - 136,695 MHz

TIROS-N

11060, 1978-098A

TIROS (Television and Infra-Red Observation Satellite), meteorološki satelit, operativen je bil med letoma 1978 in 1984.
Med drugim je nosil radiometer visoke ločljivosti za dnevno in nočno opazovanje slojev oblakov ter TOVS (TIROS operational vertical sounder) za meritve temperature in vodnih hlapov skozi celoten presek Zemljine atmosfere, kot sekundarno opremo poskusnega značaja pa merilec fluksa protonov in elektronov v Zemljini bližini. Satelit je služil tudi kot relejna postaja za meteorološke balone in oceanografske sonde.

Meteorological satellite, carried a lot of advanced equipment for the time, operative from 1978 to 1984.

TIROS-N: 137,770 MHz, prekinjajoč čivkajoč signal, občasno tudi 137,500 MHz. / Can be heard on 137,770 MHz and sometimes on 137,500 also.

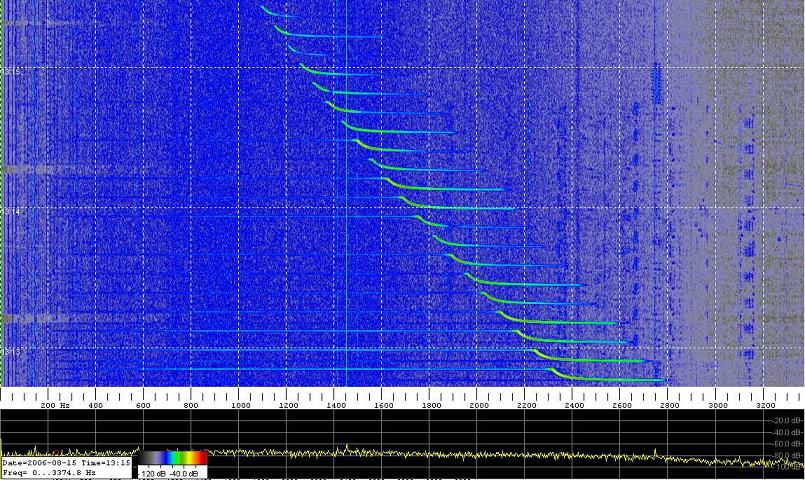

Tiros-N, 137,500 MHz, občasno slišan na tej frekvenci / heard here from time to time (posnetek št.1 / audio sample 1)

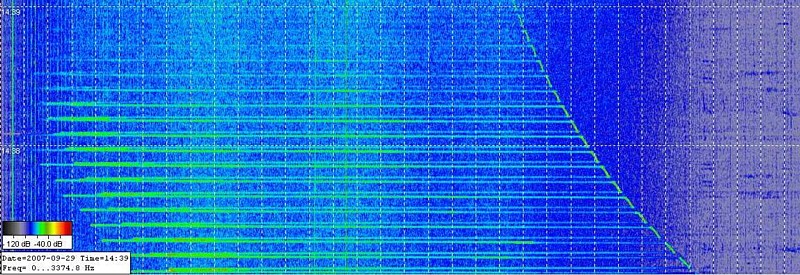

Tiros-N, 137,770 MHz (posnetek št.2 / audio sample 2)

Tiros-N, 137,770 MHz (posnetek št.3 / audio sample 3)

Tiros-N, 137,770 MHz (podobno posnetku št.4 / similar to audio sample 4)

Zvočni posnetki - Audio samples (SSB):
1) -->Tiros-N, 137,500 MHz (SSB)
2) -->Tiros-N, 137,770 MHz (SSB)
3) -->Tiros-N, 137,770 MHz (SSB)
4) -->Tiros-N, 137,770 MHz (SSB)

TIROS-10

1430, 1965-051A

Meteorološki satelit, glavna oprema sta bili dve širokokotni TV kameri. Deloval je do konca julija 1966, ko so ga dokončno deaktivirali.
Meteorological satellite with two wide-angle cameras as main equipment, deactivated in 1966.

TIROS-10: 136,233 MHz nosilec in bočni komponenti na 1,3 kHz
(carrier and AM components at +-1,3 kHz)


(1.)

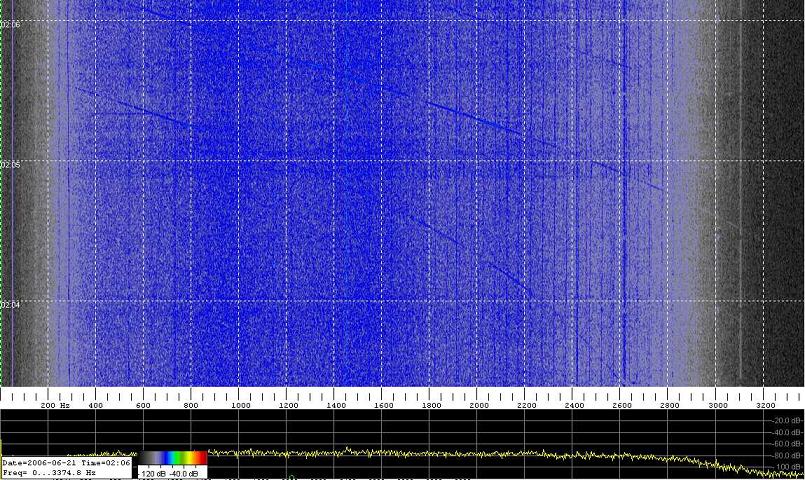

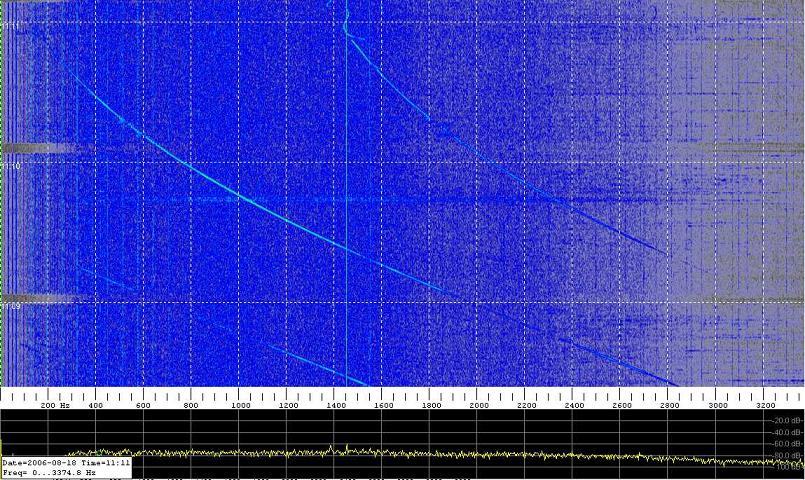

Tiros-10, lepo vidni bočni komponenti (1,3 kHz) - 136,233 MHz. V zgornjem delu se vidi tudi nekakšna nestabilnost oz. poskus modulacije.
Tiros-10, carrier with sidebands, at the top we can see some modulation or instability.

ISIS-1

3669, 1969-009A

ISIS-1 (International Satellite for Ionospheric Studies), kanadski satelit za raziskave v ionosferi, izstreljen leta 1969. Med opremo je imel več ionosferskih sond, VLF sprejemnik, senzorje delcev, ionski masni spektrometer, elektrostatsko sondo in analizator, radijski svetilnik in eksperiment kozmčnega šuma. Satelit je bil deaktiviran leta 1990, radijski svetilnik pa se še vedno da slišati.

ISIS-1, Canadian satellite for ionospheric research, carries various instrumentation, deactivated in 1990 but beacon still audible.

ISIS-1: Signal na frekvenci 136,410 MHz


(1.)

ISIS-1, frekvenca začne padati in signal izgine / the signal falls in frequency and disappears

NIMBUS-4

4362, 1970-25A

Leta 1970 izstreljeni Nimbus-4 je bil četrti satelit druge generacije meteoroloških satelitov. Nosil je kup za svoj čas sodobne meteorološke opreme, služil pa je tudi kot testna platforma za napredne meteorološke senzorje.
Meteorological satellite of the Nimbus series.

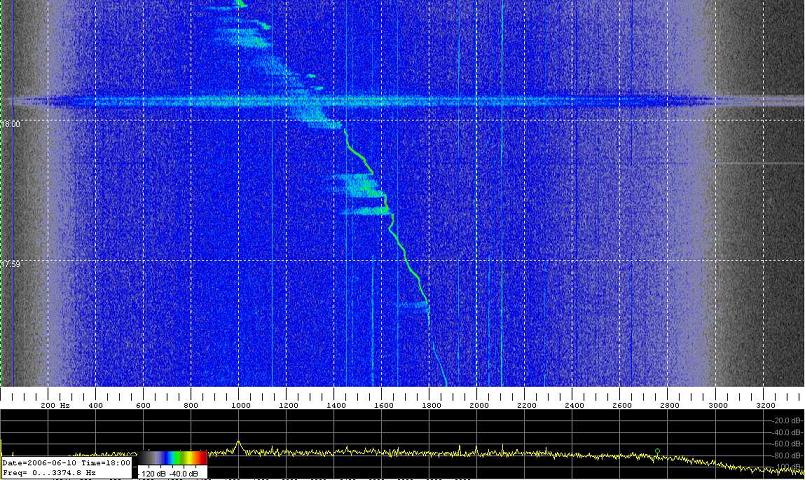

NIMBUS-4: signal na 136,500 MHz, nemoduliran nosilec ali pa podatki 4000bps PCM/PM (VIP - Versatile Information Processor, na trenutke precej nestabilen signal.
(unmodulated carrier or data 4000bps PCM/PM - Versatile Information Processor, at times the signal frequency was very unstable).
Zadnje čase ga ni več slišati / Not heard recently - dead?


(1.)

(1.)

(1.)

(1.)

(1.)

Zvočni posnetki - Audio samples:
-->NIMBUS 4 - zvočni posnetek 1 / Audio sample 1 (SSB)
-->NIMBUS 4 - zvočni posnetek 2 / Audio sample 2 (SSB)
-->NIMBUS 4 - zvočni posnetek 3 / Audio sample 3 (SSB)

SOLRAD 7B

1291, 1965-16D

Sedmi v seriji satelitov SOLRAD, nosi je naprave za zaznavanje in meritve sončevega sevanja (X-žarkov) v sklopu projekta GRAB (Galactic Radiation And Background). Nekateri izmed satelitov SOLRAD so poleg tega nosili še poskusno opremo za zaznavanje signalov sovjetskih radarjev.
A SOLRAD satellite, carries instruments for solar radiation measurement. Some of those satellites carried experimental detectors of soviet radar signals also.

SOLRAD-7B: signal na 136,800 MHz


(1.)


(1.)


(1.)


(1.)


(1.)


(1.)

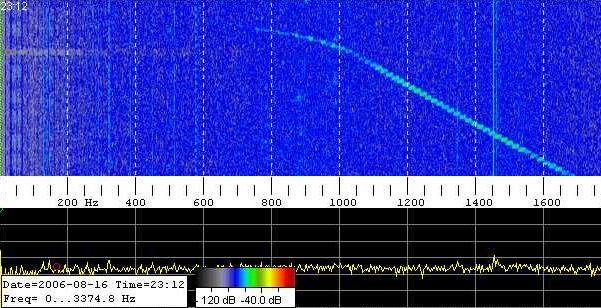

Solrad 7B, 136,800 MHz, nenadoma je signal močno frekvenčno padel in izginil
Suddenly, the frequency drops significantly and the signal disappears.

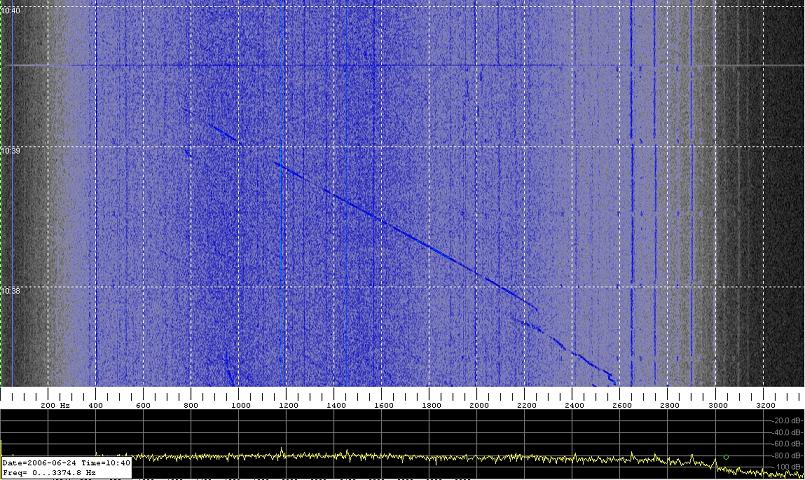

Solrad 7B, 136,800 MHz, močan, vendar nestabilen signal.
Strong, but unstable signal.

-->SOLRAD 7B - Zvočni posnetek / Audio sample (SSB)

POPPY-6

4237, 1969-82E, OPS 7613 P/L 4

Program "Poppy" je bil naslednik programa "Galactic Radiation and Background" (GRAB) in sicer dela, ki je zadeval elektronsko obveščanje (ELINT). Sistem je deloval od leta 1962 so 1977, v tem času pa so izstrelili sedem serij satelitov. Glavna naloga satelitov je bilo zaznavanje radarskih signalov s sovjetskih ladij. Naslednik je bil sistem NOSS (Navy Ocean Surveillance Satellites), katerega sateliti so imeli več in mnogo bolj izpopolnjene senzorje.
Satelit "Poppy-6" baje pomotoma označujejo kot S69-4.

The mission of "Poppy" satellites was to gather ELINT data about Soviet radar transmitters in the years 1962-1977, seven satellite series were launched. The program lead to the NOSS satellite surveillance system with more and improved sensors.
Apparently "Poppy-6" is being wrongly identified as 'S69-4'.

POPPY-6: nemoduliran svetilnik 137,410 MHz (oz. nekoliko nižje, prevoj dopplerjeve krivulje sem zaznal približno pri 137,406 MHz)
(nonmodulated signal at 137,410 MHz according to data on internet, actually I received it some kHz lower - 137,406-7 MHz).


(1.)

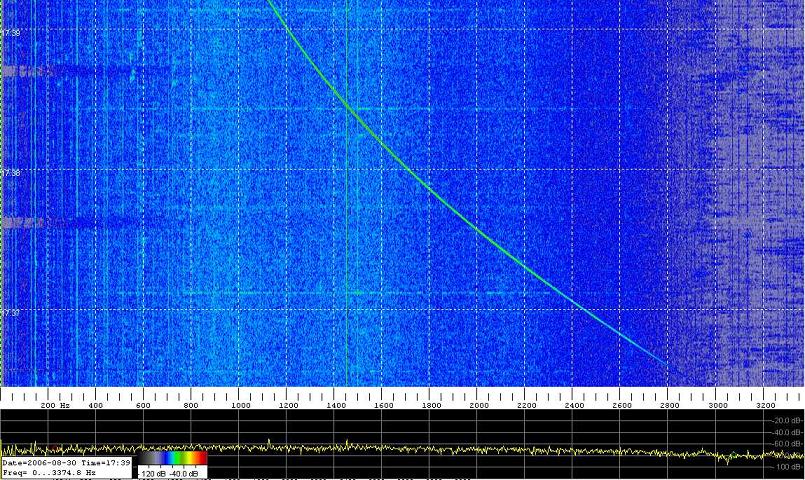

Poppy-6 - 137,406 MHz

POPPY-7

5680, 1971-110C

Eden izmed satelitov sedme serije programa "Poppy". Nekateri viri satelite Poppy-7 označujejo tudi kot NOSS-0, saj so bili v bistvu neposredni predhodniki satelitov NOSS.
One of the satellites of the seventh "Poppy" series. Sometimes referred to as NOSS-0 as they were forerunners of the NOSS system.

POPPY-7: signal na 137,080 MHz

POPPY-7, 137,080 MHz (1.)

Levo je signal satelita Poppy-7, cca. 1,8 kHz višje (desno zgoraj) od nosilca pa še signal satelita NOAA 18 (oddaja APT na 137,100). (1.)
Poppy-7 and (top right) NOAA-18 (1.)

EGRS-13

3891, 1969-37B

EGRS 13 (Electronic and Geodetic Ranging Satellite), imenovan tudi SECOR 13 (SEquential COllation of Range) je bil skupni projekt ameriške vojske in letalstva, uporabljali pa so ga za geodetske meritve - natančno določanje točk na zemeljski površini. Uporabljali so signal iz več zaporednih položajev satelita, sistem so sestavljale 3 bazne zemeljske postaje z natančno določenimi ter četrta z neznanimi koordinatami. Zemeljske postaje so satelitu poslale signal, iz vrnjenih signalov pa so določili položaj satelita in neznane zemeljske postaje. Vse zemeljske postaje so bile popolnoma prenosljive. Sateliti SECOR so omogočili vris celin in otokov v enovito geodetsko mrežo, predstavljali pa so osnovo za nadaljne poskuse satelitov "Timation" ter kasneje GPS-Navstar.
EGRS 13 called also SECOR 13, used for geodetic measurements, a forerunner and base for later "Timation" and "GPS" navigation satellite series.

EGRS-13: signal na 136,800 MHz


Šibek signal, na sliki nekje med 2000 in 2300 Hz (1.)
Weak signal trace between 2000 and 2300 Hz (1.).


EGRS (SECOR) 13 (1.)

ERS 15

2411, 1966-77B

Na spletu se najdejo nasprotujoči si podatki o tem satelitu. Nekateri viri (med drugim oznaka v tabelah keplerjevih elementov) trdijo, da je to v bistvu geodetski EGRS(SECOR)-7, drugi pa navajajo ERS-15 (poskusni satelit na katerem je bil med drugim poskus hladnega varjenja). V tabelah keplerjevih elementov (www.space-track.com, www.heavens-above.com) je označen kot SECOR 7 ali pa EGRS 7. Signal je nekakšna telemetrija s cca. 8 sekund trajajočimi signali okoli podnosilca 1300Hz.
Different data can be found on the web about this spacecraft. Some claims it to be ERS-15 other are seeing it as EGRS-7 (as found in space-track and heavens-above databases). The signal appears to be telemetry with 8 second signals around the 1300 kHz subcarries.

SECOR 7: signal na 136,440 MHz



(1.)

Nosilec in komponente okoli 1,3 kHz (na sliki jih lahko vidimo med 2200 in 2600 Hz).
Carrier and components around 1,3 kHz (between 2200 and 2600 kHz markers on the picture).
(1.)

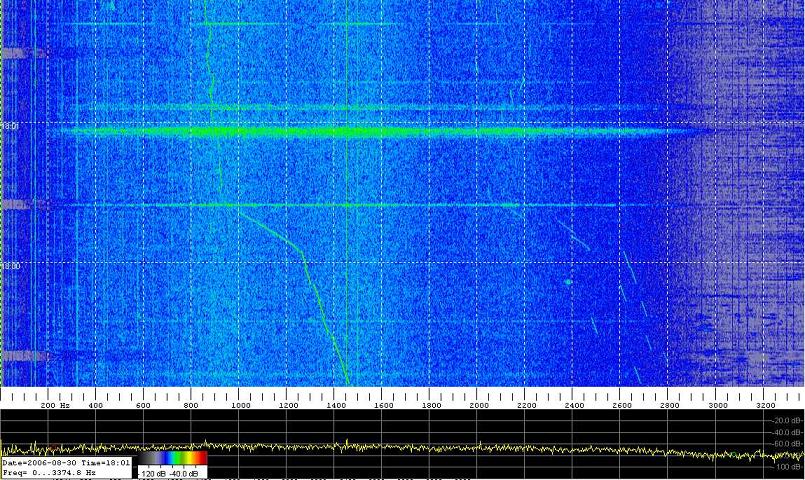

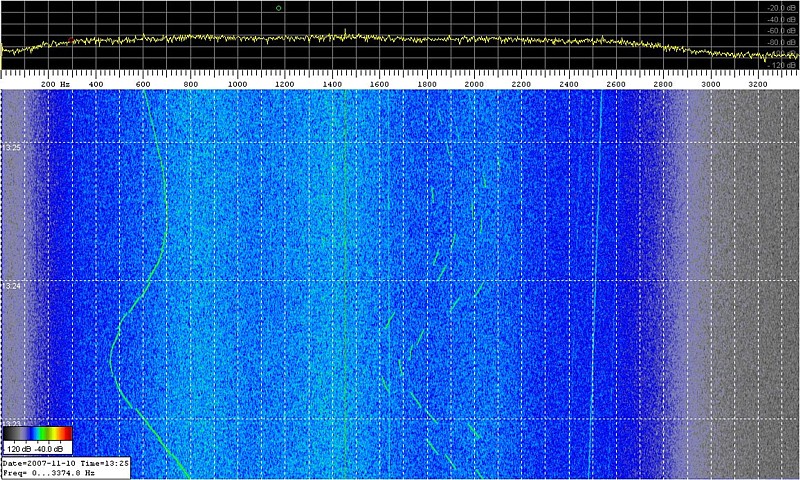

ERS-15, zanimiva frekvenčna nestabilnost (136,440 MHz).
Interesting frequency instability.

TIMATION-2

4256, 1969-82B, OPS 7613 P/L 1

Sateliti Timation (Time/Navigation) so bili namenjeni navigacijskim poskusom, z njimi pa so pokazali, da se da s pasivnim določanjem razdalje do satelitov ter natančnimi časovnimi referencami doseči globalno tridimenzionalno navigacijo. V bistvu lahko rečmo, da so daljni predhodniki sistema GPS.
Leta 1969 izstreljeni Timation-2 je v seznamih keplerjevih elementov označen kot OPS7613 P/L 1

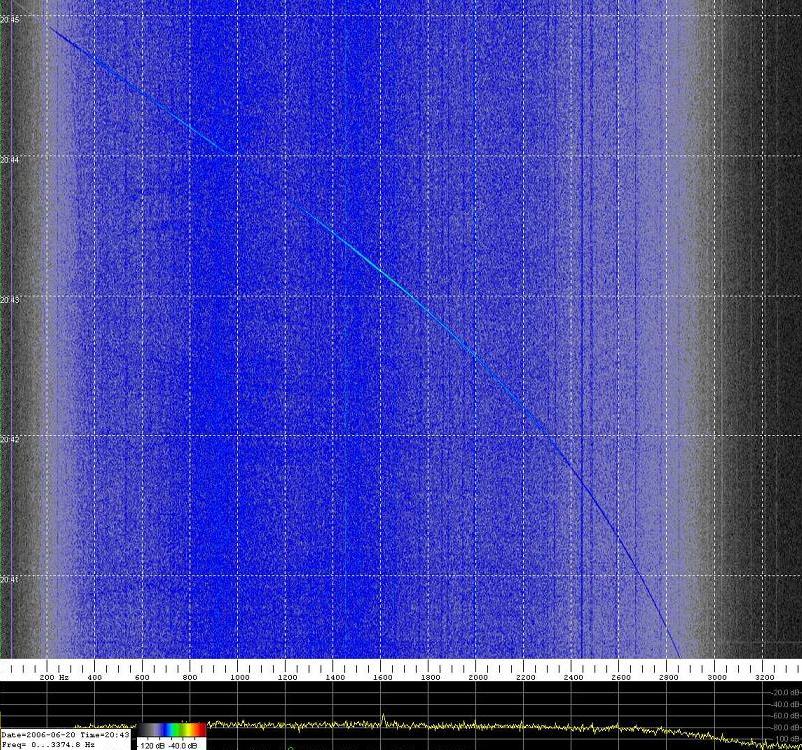

TIMATION-2: signal na 137,380 MHz


(1.)

RADCAL

22698, 1993-041

Satelit za kalibracijo radarjev, kot tarčo ga uporabljajo zemeljski radarji, ki delujejo na "C" mikrovalovnem področju. Poleg tega nosi dva GPS sprejemnika (uporabljena za poskusno sledenje obnašanja satelita v orbiti) ter UHF "Store and Forward" napravo. Njegova VHF in UHF svetilnika pa uspešno uporabljajo tudi za meritve in raziskave v ionosferi.

RADCAL: 152,0125 MHz in 400,032 MHz


(1.)

GEOSAT

15595, 1985-021A

GEOSAT (GEOdetic SATellite) je satelit ameriške vojne mornarice, njegova glavna oprema je radarski višinomer s katerim so natančno mapirali zemeljski geoid nad oceani, med drugim pa ga uporabljajo za natančno merjenje višine morskih valov. Poleg mornarice so omogočili uporabo nekaterih podatkov s satelita tudi agencijama NOAA ter NASA. Radijske svetilnike na 150 in 400 MHz uporabljajo tudi za raziskave in meritve v ionosferi.

GFO: 150,0125 MHz, in 400,032 MHz


(1.)

GEOSAT FOLLOW-ON (GFO)

25157, 1998-007A

Naslednik satelita "Geosat" s podobnimi nalogami.

GFO: 150,0125 MHz in 400,032 MHz


(1.)

DMSP - F15

25991, 1999-067A

Meteorološki satelit ameriške vojske / One of the "Defence Meteorological Satellite Program" series spacecraft.

DMSP - F15: 150,0125 MHz

(2.)

FORMOSAT 3

FORMOSAT 3A 29047, 2006-011A
FORMOSAT 3B 29048, 2006-011B
FORMOSAT 3C 29049, 2006-011C
FORMOSAT 3D 29050, 2006-011D
FORMOSAT 3E 29051, 2006-011E
FORMOSAT 3F 29052, 2006-011F

FORMOSAT 3 (COSMIC): Tajvansko-ameriški projekt serije satelitov, kateri med drugo opremo nosijo "tri-band beacon" (VHF, UHF in "L-band" - CERTO) svetilnike za raziskavo ionosfere. Izstreljeni so bili 16. aprila 2006, znani pa so tudi pod imenom COSMIC (Constellation Observing System for Meteorology, Ionosphere and Climate).

FORMOSAT 3A, 3B, 3C, 3D, 3E, 3F: 150,0125 MHz in 400,032 MHz


Formosat 3D & Formosat 3E (150,0125 MHz) (1.)


Formosat 3B (150,0125 MHz) (1.)


Formosat 3B - 400,032 MHz. (1.)

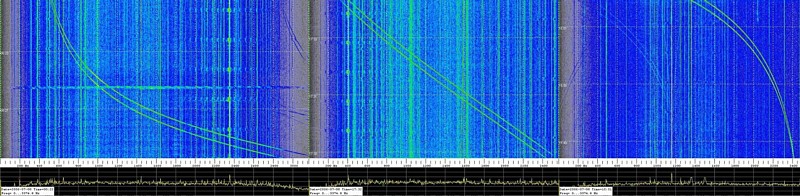

Formosat 3D, 3E in 3B ob priletu (150,0125 MHz), sledi satelitov divergirajo zaradi naraščajoče razlike relativne hitrosti glede na sprejemnik. Zelo močni signali in kup fantomskih signalov zaradi preobremenitve zvočne kartice. Sledi ob osrednjem delu preleta tečejo navidezno "vzporedno", ob odletu pa se spet "združijo".
As the satellites flying close to each other are approaching us, the traces diverge due to the increase of the speed difference relative to the receiver. Very strong signals and plenty of phantom signals (sound card overloaded). At some point the traces are virtually parallel, but as the satelites are flying away, the speed difference relative to the receiver decreases and the traces finally merge again.

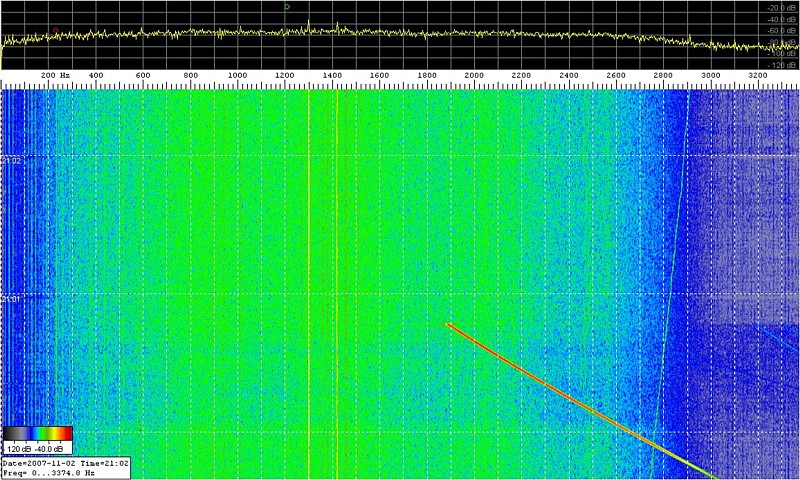

Oddajniki satelitov Formosat naj bi bili sedaj večinoma izklopljeni - razen med preleti nad upravnimi postajami. Na sliki je signal satelita Formosat 3C, katerega nad Črnim morjem izklopijo (150,0125 MHz).
Some sources says Formosats are now turned off most of the time except over their ground stations. A few times I picked up the satellite's signal which was then switched off flying southbound over Black Sea (Formosat 3C - 150,0125 MHz)


Po drugi strani sem tu ujel Formosat 3C, ki je letel približno proti severovzhodu in ravnokar vklopljen nekje pred jugozahodno angleško obalo (150,0125 MHz). (2.)
Formosat 3C headed app. NE and turned on app. somewhere off southwest England coast (150,0125 MHz). (2.)

COMPASS-2

29157, 2006-19A

Compass-2 (Complex Orbital Magneto-Plasma Autonomous Small Satellite) je bil izstreljen 26. Maja 2006 s podmornice "Ekaterinburg" v Barentsovem morju. Upravljalec satelita je ruska znanstvena ustanova IZMIRAN. Satelit nosi več poskusnih naprav, operativne frekvence (upravljanje, telemetrija, radijski svetilniki) pa naj bi bile 137MHz, 150/400MHz ter 1,7GHz. Oddajnik na 137 MHz se je uspešno vklopil, s tistim na 1,7 GHz pa niso imeli sreče. Kaže, da je satelit v težavah, saj pravijo, da se ne odziva na ukaze in da ne oddaja uporabnih podatkov.

COMPASS-2: signal na 137,350 MHz, ki naj bi imel bočna pasova na +-64kHz

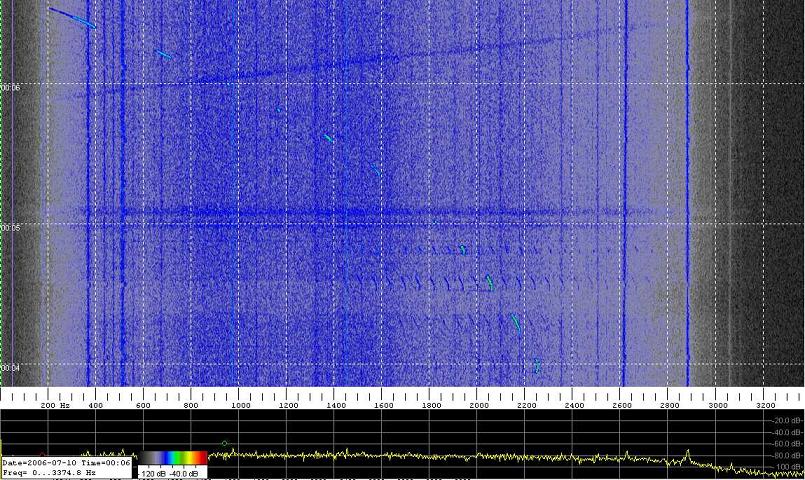

Zaporedje signalov z nekakšno modulacijo. (1.)
Sequence of signals with some kind of modulation. (1.)

Zaporedje signalov z nekakšno modulacijo. (1.)

Zaporedje signalov z nekakšno modulacijo. (1.)

Zvočni posnetek - Audio sample:
-->Compass-2

HAMSAT

28650, 2005-17B

Hamsat oziroma VO-52, indijski radioamaterski satelit, ki oddaja tudi na 137MHz.

HAMSAT: 137,175 MHz in 137,225 MHz, 256bps BPSK; 137,150 in 137,200 radijski svetilnik.

HAMSAT, 137,175 MHz (1.)

HAMSAT, 137,175 MHz (1.)

HAMSAT, tu sem preklapljal med frekvencama cca. 137,175 in 137,225 MHz. (1.)
HAMSAT, switching the receiver between 137,175 and 137,225 MHz. (1.)

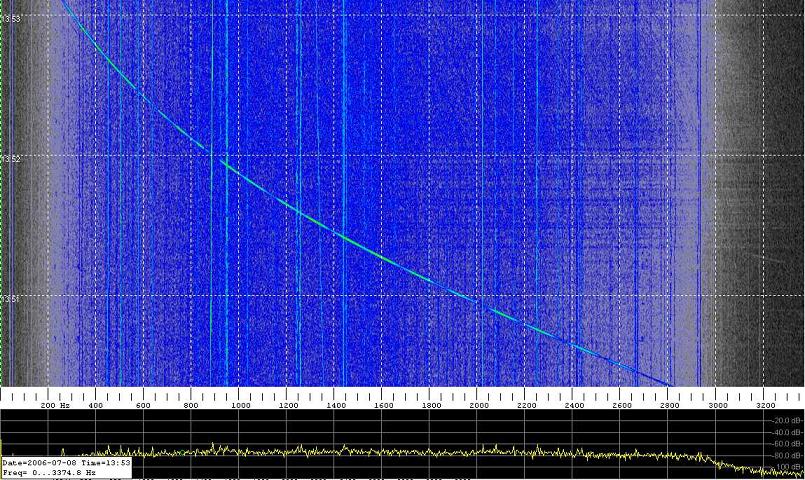

HAMSAT, 137,200 MHz (1.)

MIMOSA

27841, 2003-31B

Češki raziskovalni satelit.

MIMOSA: 137,140 or 137.150 MHz.


MIMOSA (Microaccelerometric Measurement of Satellite Accelerations), češki raziskovalni satelit, nosi občutljiv merilec mikro pospeškov (MACEK) s katerim zaznava gostoto Zemljine atmosfere.

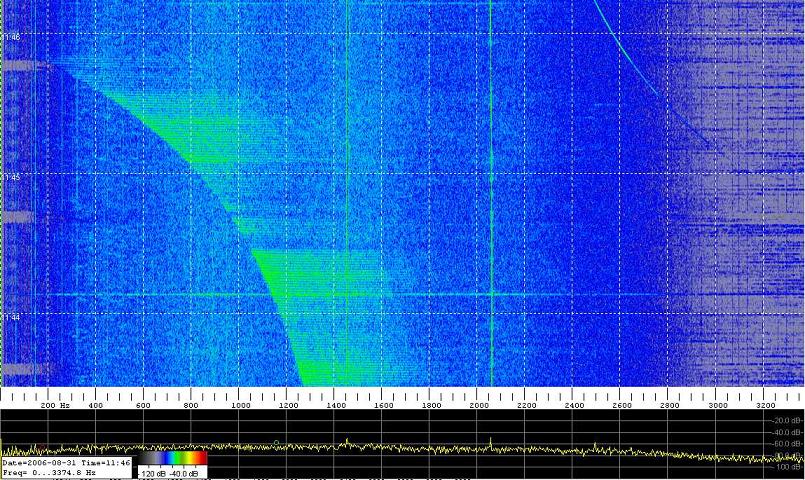

137,140 MHz oz. 137,150 MHz, čivkajoč radijski svetilnik. Hkrati sem nekoliko više (137,150 MHz) sprejel še nemoduliran signal (zgornja slika desno) satelita HAMSAT oz. VO-52.

--> zvočni posnetek MIMOSA, cca. 137,140 MHz / MIMOSA audio sample (SSB)

EUTELSAT 1-F4

18351, 1987-78B

Star geostacionarni satelit, ki sedaj v svoji orbiti "drsi" s približno petimi kotnimi stopinjami na dan. / Old geostationary satellite, now drifting some ang. degrees per day.

ECS-4: 137,141.60 MHz, 137,143.60 MHz


EUTELSAT 1-F4 (ECS-4)137,141.60 MHz


EUTELSAT 1-F4 (ECS-4)137,143.60 MHz

opomba 1: vse ure na slikah so v CET (GMT+2 poletni čas in GMT+1 zimski čas).
note 1: all time information on the screenshots is CET (GMT+2 daylight saving time and GMT+1 winter time).

opomba 2
(1.) Spektrogrami označeni z (1.) sprejeti med bivanjem v središču Londona (Yaesu FT100D, gumiantenica iz TH28 postavljena na okno)
(2.) Spektrogrami označeni z (2.) sprejeti med bivanjem v Eindhovnu (Yaesu FT100D, neke vrste indoor dipol)
Kjer ni drugače označeno, je sprejem iz domače lokacije (JN65TM) z GP anteno in Yaesu FT100D
note 2:
(1.) Screenshots marked with (1.) were taken indoor while staying at Victoria - Central London in 2006
with a Yaesu FT100D and a window-placed antenna borrowed from my TH-28
(2.) Screenshots marked with (2.) were taken while staying in Eindhoven (JO21RK) in 2008
with something resembling a indoor dipole and Yaesu FT100D
All other screenshots taken from my home location (JN65TM) with a GP antenna and Yaesu FT100D
