Sprejem NDB svetilnikov

NDB

NDB (Non-Directional Beacon) so radijski oddajniki - svetilniki, namenjeni letalski navigaciji. Delujejo na dolgovalovnem frekvenčnem področju (cca. 200 do 500 kHz). Ti svetilniki neprekinjeno oddajajo vsesmerni signal, moduliran z oznako svetilnika v morsejevi abecedi (A2A - CW moduliran ton na AM nosilcu). Letala pa imajo na krovu sprejemnik z usmerjeno anteno in tako ugotovijo smer do svetilnika. Delujočih je še veliko NDB svetilnikov, čeprav se jih dejansko malo uporablja - izpodrinila so jih naprednejša sredstva navigacije.

NDB-je se da enostavno sprejemat. Zadostuje radioamaterski sprejemnik, ki zna pokrivati področje okoli nekaj sto kHz. Za sprejem bližnjih svetilnikov (nekaj sto kilometrov) zadostuje že par deset metrov (neprilagojene) žične antene. Za DX-e (nekaj 1000km) pa je potrebno anteno nekoliko izboljšati. Seveda igrajo tu precejšnjo vlogo tudi šum in motnje okolice. Moja izkušnja pri sprejemu je, da se bližnje svetilnike z navadno žično anteno sliši najbolje preko dneva, zvečer in ponoči pa šum na moji lokaciji precej naraste. Za DX-e pa je seveda najboljša noč in električno tiha lokacija.

Non-directional beacons are radio transmitters used for navigation. Although mostly obsolete, most of them are still operative. NDBs are transmitting a continous omnidirectional signal (carrier + modulated CW) in the 200 - 500 kHz frequency range. NDBs can be received easily (at least those located up to a few hundred km from the receiving station) with a receiver covering the desired frequency range and a few ten meters of wire antenna. For best results and "DX", however, some more effort is required.


Spisek NDB-jev, ki jih sprejemam od doma (sprejemnik FT100D, neprilagojeni inverted v za 3,5 MHz)


Frekvenca (kHz)OznakaLokacija
264KAVKavran (nr Pula)
285PDVPadova
289RIRijeka
301,5TRETreviso
302KOKozala (nr Rijeka)
306PARParma
320VLValtura (nr Pula)
335RIMRimini
340ISAIstrana
351,5PLAPula
355VILVerona Villafranca
369VRSVrsar
371RIVRivolto
374,5ANCAncona
375,5FALAncona Falconara
376.5ORIOrio Al Serio
379VENVenezia
382GAZGazoldo Villafranca
387CEVCervia
Frekvenca (kHz)OznakaLokacija
388PZPortorož
390AVIAviano
396RONRonchi
400BRZBreza (nr Rijeka)
401CODCodogno
408CHIChioggia
411BOABologna
413VEEN(?)
414ILBIlirska Bistrica
417VICVicenza
420GSPula
423FORForli'
427FERFerrara
429LOSLošinj
433CRECres
439PIAPiacenza

Navedeni signali so sprejeti z neustrezno opremo in le kot poskus, z malo več resnosti se seveda dosežejo veliko boljši rezultati - kot je to na primer storil in na spletnih straneh prikazal S52AB ->povezava

The above are just some NDBs quickly received with inappropriate equipment (FT100d, "80m" wire dipole), much better results can be obtained with a more serious approach - as an example, S52AB did a great job both receiving and setting up his webpage ->link
Sprejem VOR svetilnikov


VOR (Very-High Frequency Omnidirectional Range) so radijski svetilniki, ki delujejo na VHF področju (108-118MHz). Princip delovanja se razlikuje od NDB. Bistvo je usmerjena antena na tleh, ki se (elektronsko) vrti s frekvenco 30 Hz ter vsesmerna antena, ki na 10 kHz podnosilcu oddaja referenčni 30 Hz FM moduliran signal. Na letalu je neusmerjena antena, ki posluša AM signal s frekvenco 30 Hz (vrteča se zemeljska antena) ter referenčni podnosilec, sprejemnik pa primerja fazo demoduliranih AM in FM signalov ter iz razlike dobi kot med severom in smerjo letala. Če UKV SSB postajo naravnamo na frekvenco VOR-a, lahko slišimo 30Hz "brum", običajno pa še oznako VOR-a v telegrafiji.

Beacons, known as "VOR" (VHF Omnidirectional Range), are another means of radio navigation. The operating frequencies (VHF,108-118MHz) differs from NDBs, as well as the operating technique. The ground antenna (electronically) rotates with a frequency of 30Hz (it can be heard as a 30Hz modulation) and the system transmits a reference signal on a subcarrier also. The receiver on the airplane compare the AM and FM demodulated signals phase and retrieves the heading information. In addition to that, VORs usually transmit a MCW code signal.

VOR

Nekaj VOR svetilnikov v moji "bližini"
Frekvenca (MHz)OznakaLokacija
114.2RONRonchi
114.8ILBIlirska Bistrica
112.7DOLDolsko
115.3TESVenezia Tessera
114.1CHIChioggia
Nekaj primerov spektrogramov VOR oddajnikov (vidijo se tudi odboji od letal)
Some spectrogram images of VOR transmitters (note aircraft reflections also)

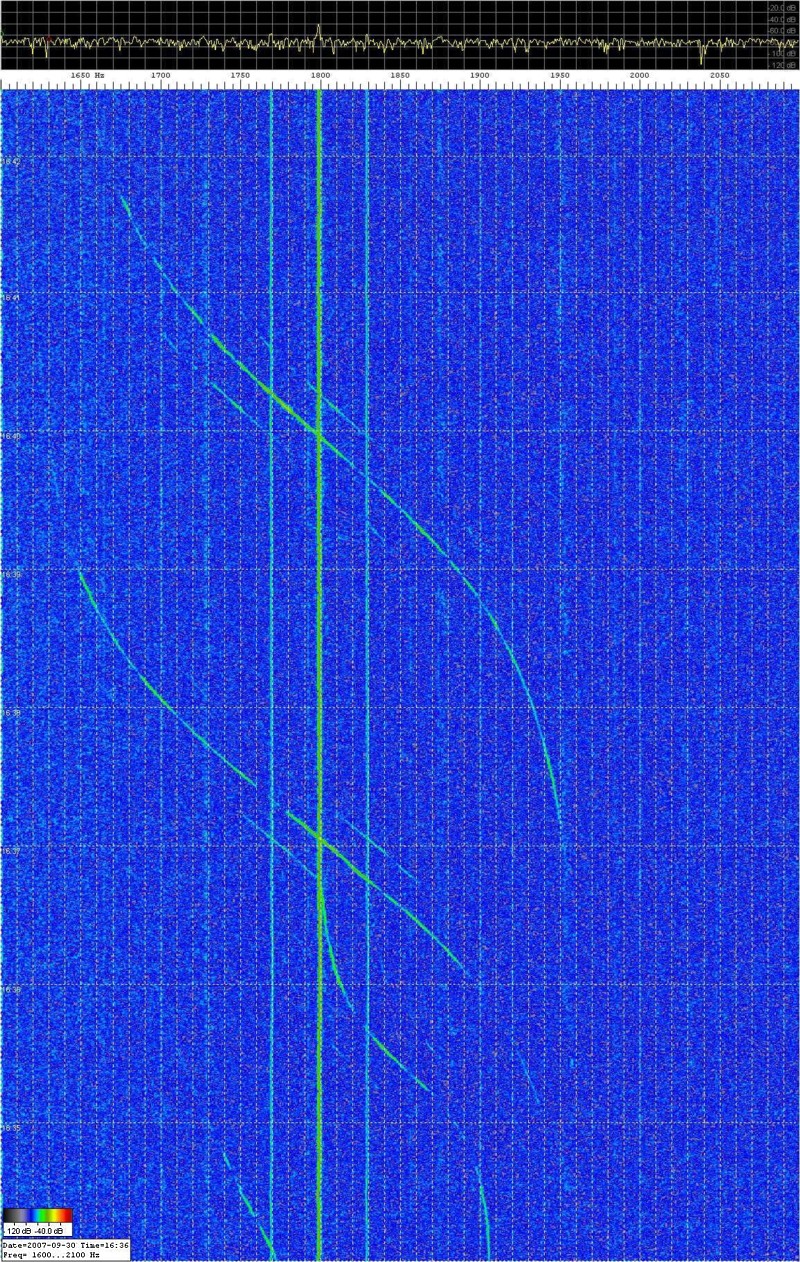

RON (Ronchi) 114,200 MHz


CHI (Chioggia) 114,100 MHz

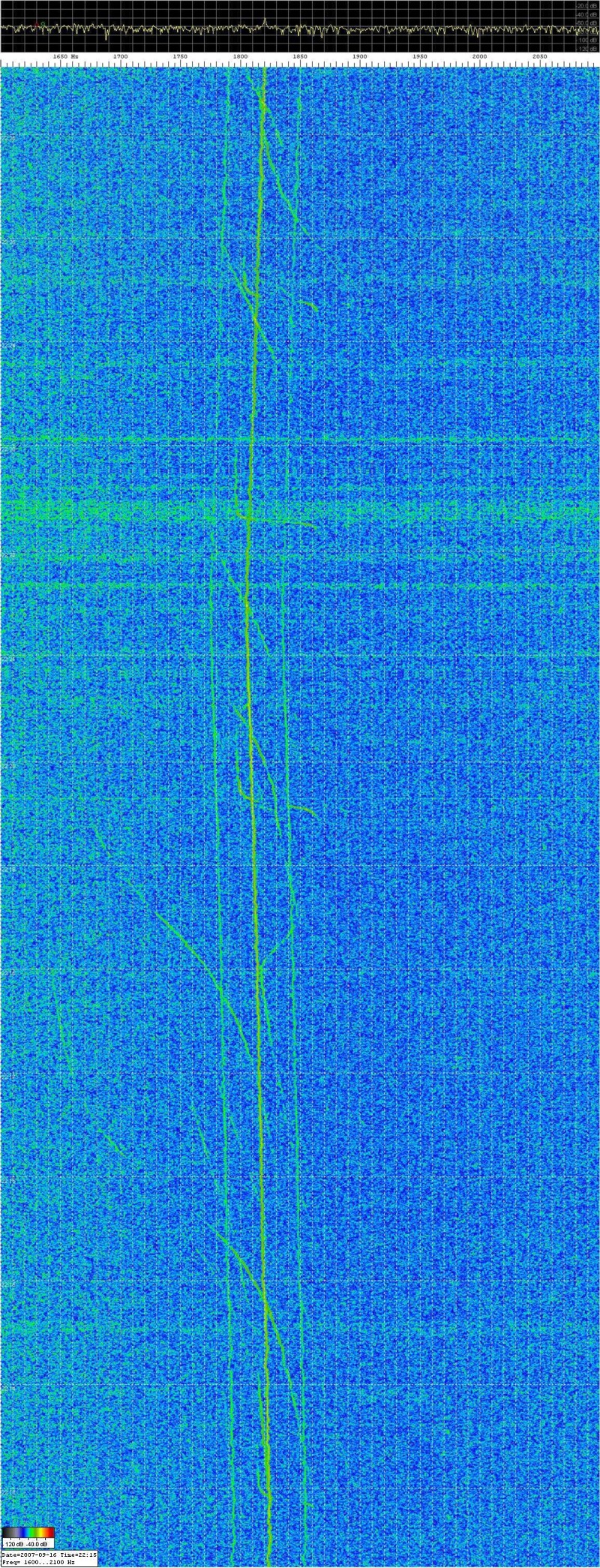

VEN (Venezia) 115,300 MHz


ILB (Ilirska Bistrica) 114,800 MHz

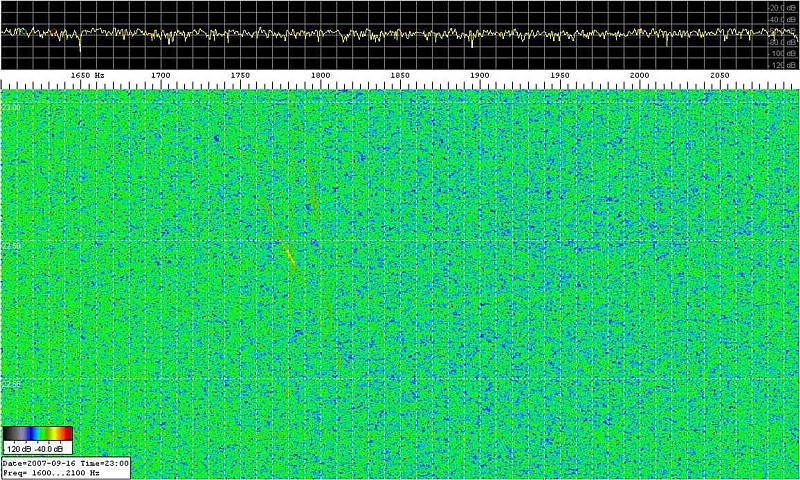

DOL (Dolsko) 112,700 MHz

Ob prisotnosti močnega VOR svetilnika ter gostega zračnega prometa pa lahko opazujemo še zanimivejše oblike odbojev radijsksega signala od letal ->povezava

With a strong VOR signal and dense air traffic, interesting effects with reflections from airplanes can be observed ->link
